Activity diagram (rekayasa perangkat lunak)

Intro:
Activity diagram merupakan skema atau gambaran rancangan aktifitas yang terjadi pada sistem. Dari pertama sampai akhir, diagram ini menunjukkan langkah-langkah dalam proses kerja sistem yang kita buat. Sebagai contoh, langkah-langkah memasukan username dan password. Tetapi kita akan menjelaskannya dengan bentuk grafik.  Struktur diagram ini juga mirip dengan flowchart.

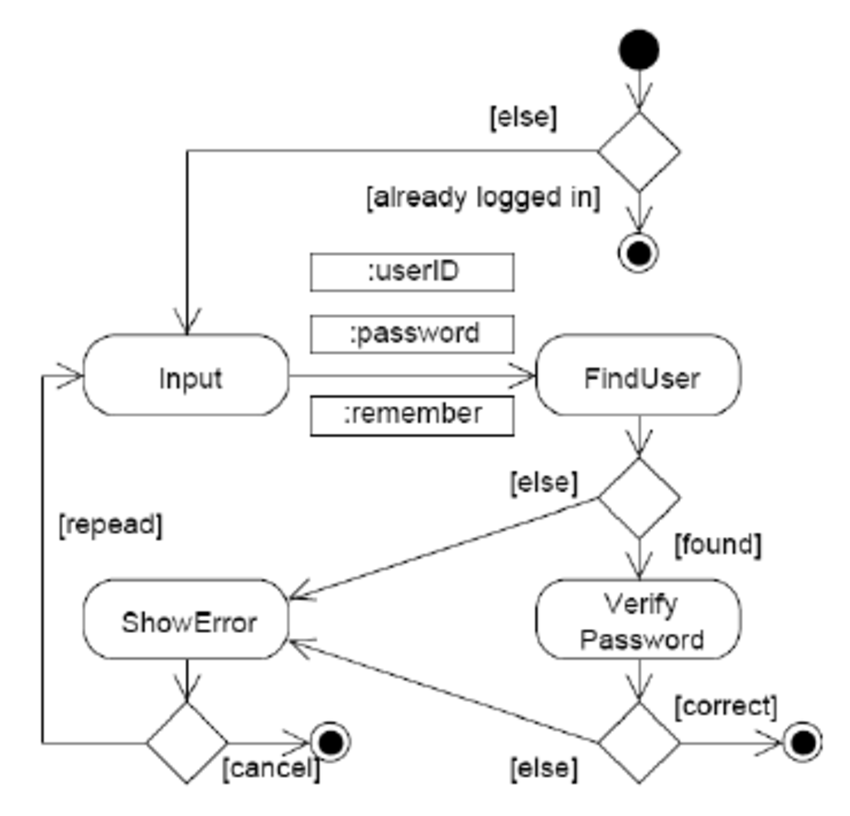

Foto: contoh activity diagram user login
Komponen yang ada pada activity diagram antara lain :
  • Activity atau state: Menunjukan aktivitas yang dilakukan.
  • Initial activity atau initial state: Menunjukan awal aktivitas dimulai.
  • Final Activity atau final state: Menunjukan bagian akhir dari aktivitas.
  • Decission: Digunakan untuk menggambarkan test kondisi untuk memastikan bahwa control flow atau object flow mengalir lebih ke satu jalur. Jumlah jalur sesuai yang diinginkan.
  • Merge: Berfungsi menggabungkan flow yang dipecah oleh decission.
  • Synchronization: Diabagi menjadi 2 yaitu fork dan join: Fork digunakan untuk memecah behaviour menjadi activity atau action yang paralel, sedangkan join untuk menggabungkan kembali activity atau action yang paralel.
  • Swimlanes: Memecah activity diagram menjadi baris dan kolom untuk membagi tangung jawab obyek-obyek yang melakukan aktivitas.
  • Transition: Menunjukan aktivitas selanjutnya setelah aktivitas sebelumnya. Terkadang keliru dalam penggunaan  decission dengan fork.
